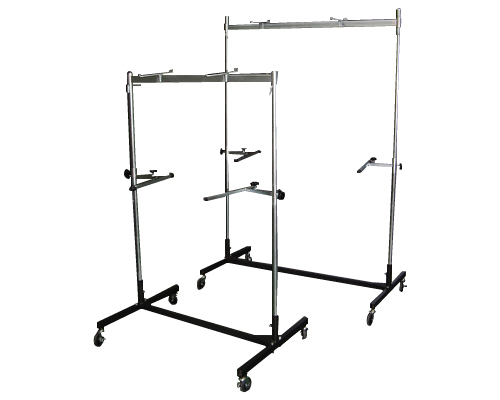

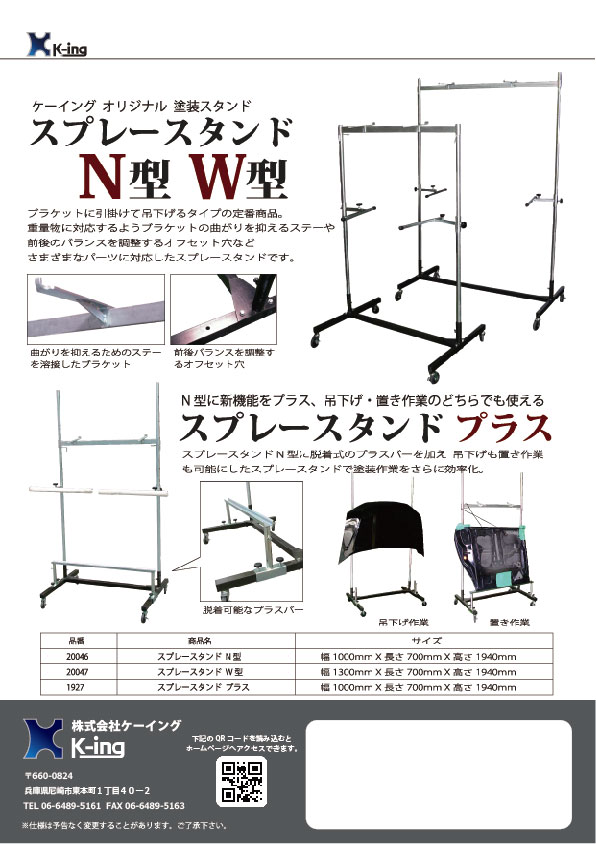

用途を選ばずさまざまな部品に対応する引掛式スプレースタンドの定番商品。
サイズはスタンダードタイプのN型と幅広タイプのW型の2種類。
～ スプレースタンドN型・W型 ～

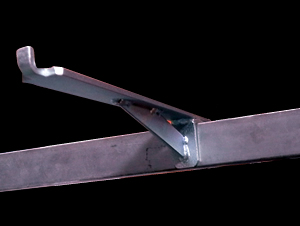

丈夫な引掛ブラケット
曲がりを最小限に抑えるステー付き。
オフセット穴
重量物に対応するよう前後の重量バランス調整ができるオフセット穴。

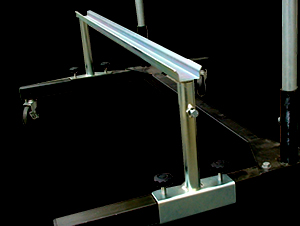

プラスバー(オプション)
引掛作業・置き作業どちらにも使える便利なオプション。
※ N型のみ装着可能
- スプレースタンドN型・W型 詳細 -
| 商品名 | スプレースタンドN型 | スプレースタンドW型 |
|---|---|---|
| 商品コード | 20046 | 20047 |
| サイズ | 幅 1000mm X 長さ 700mm X 高さ 1940mm |
幅 1300mm X 長さ 700mm X 高さ1940mm |
| 耐荷重 | 約80kg | 約80kg |
【動画】 - スプレースタンドW型の組み立てと使用例 -
【使用例】
"スプレースタンドW型"
の使用例の動画
【組み立て】
"スプレースタンドW型"
の組立ての動画

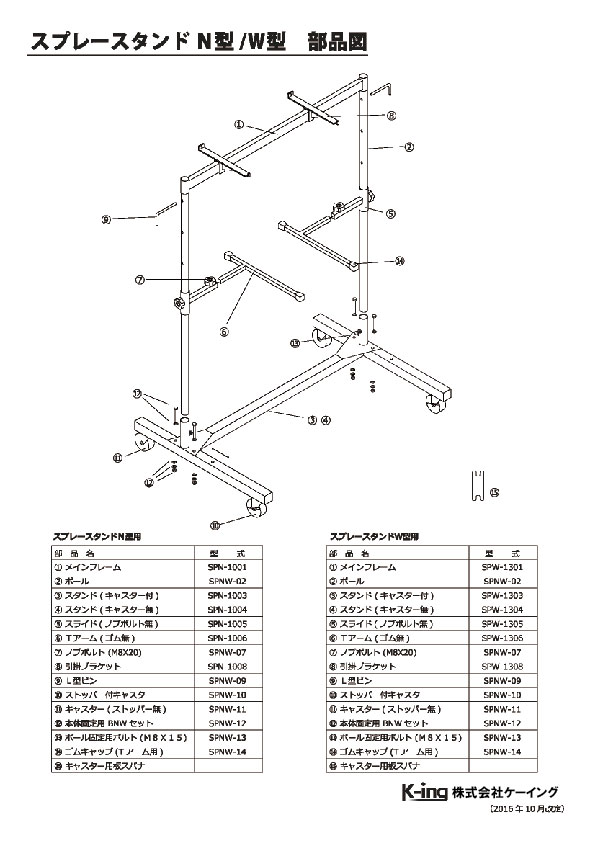

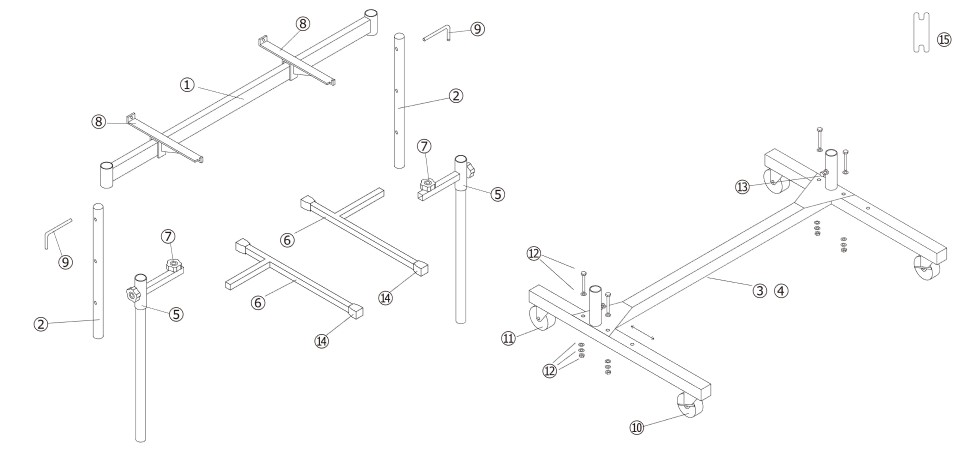

- スプレースタンドN型・W型 分解図 -
| No. | 品名 | 商品コード |
|---|---|---|
| ① | ﾒｲﾝﾌﾚｰﾑ | 076009 |
| ② | ﾎﾟｰﾙ | 076019 (N・W共通) |
| ③ | ｽﾀﾝﾄﾞ(ｷｬｽﾀｰ付) | 076010 |
| ④ | ｽﾀﾝﾄﾞ(ｷｬｽﾀｰ無) | 076011 |
| ⑤ | ｽﾗｲﾄﾞ(ﾉﾌﾞﾎﾞﾙﾄ無) | 076012 |
| ⑥ | Tｱｰﾑ(ｺﾞﾑ無) | 076013 |
| ⑦ | ﾉﾌﾞﾎﾞﾙﾄ(M8X20) | 076006 (N・W共通) |
| ⑧ | 引掛ﾌﾞﾗｹｯﾄ | 076004 |
| ⑨ | L型ﾋﾟﾝ | 076020 (N・W共通) |
| ⑩ | ｽﾄｯﾊﾟｰ付ｷｬｽﾀｰ | 076021 (N・W共通) |
| ⑪ | ｷｬｽﾀｰ(ｽﾄｯﾊﾟｰ無) | 076022 (N・W共通) |
| ⑫ | 本体固定用BNWｾｯﾄ | 076023 (N・W共通) |
| ⑬ | ﾎﾟｰﾙ固定用 ﾉﾌﾞﾎﾞﾙﾄ(M8X15) |
076024 (N・W共通) |
| ⑭ | ｺﾞﾑｷｬｯﾌﾟ(Tｱｰﾑ用) | 076025 (N・W共通) |
| ⑮ | ｷｬｽﾀｰ用板ｽﾊﾟﾅ | 076026 (N・W共通) |
| No. | 品名 | 商品コード |
|---|---|---|
| ① | ﾒｲﾝﾌﾚｰﾑ | 076014 |
| ② | ﾎﾟｰﾙ | 076019 (N・W共通) |
| ③ | ｽﾀﾝﾄﾞ(ｷｬｽﾀｰ付) | 076015 |
| ④ | ｽﾀﾝﾄﾞ(ｷｬｽﾀｰ無) | 076016 |
| ⑤ | ｽﾗｲﾄﾞ(ﾉﾌﾞﾎﾞﾙﾄ無) | 076017 |
| ⑥ | Tｱｰﾑ(ｺﾞﾑ無) | 076018 |
| ⑦ | ﾉﾌﾞﾎﾞﾙﾄ(M8X20) | 076006 (N・W共通) |
| ⑧ | 引掛ﾌﾞﾗｹｯﾄ | 076005 |
| ⑨ | L型ﾋﾟﾝ | 076020 (N・W共通) |
| ⑩ | ｽﾄｯﾊﾟｰ付ｷｬｽﾀｰ | 076021 (N・W共通) |
| ⑪ | ｷｬｽﾀｰ(ｽﾄｯﾊﾟｰ無) | 076022 (N・W共通) |
| ⑫ | 本体固定用BNWｾｯﾄ | 076023 (N・W共通) |
| ⑬ | ﾎﾟｰﾙ固定用 ﾉﾌﾞﾎﾞﾙﾄ(M8X15) |
076024 (N・W共通) |
| ⑭ | ｺﾞﾑｷｬｯﾌﾟ(Tｱｰﾑ用) | 076025 (N・W共通) |
| ⑮ | ｷｬｽﾀｰ用板ｽﾊﾟﾅ | 076026 (N・W共通) |
- スプレースタンドN型 各部サイズ -

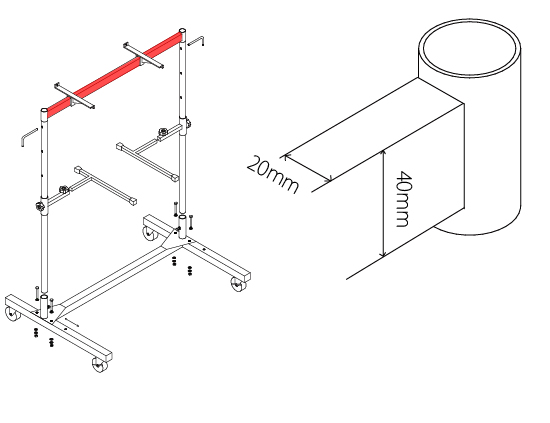

【N型用メインフレーム】
商品コード：076009
商品コード：076009

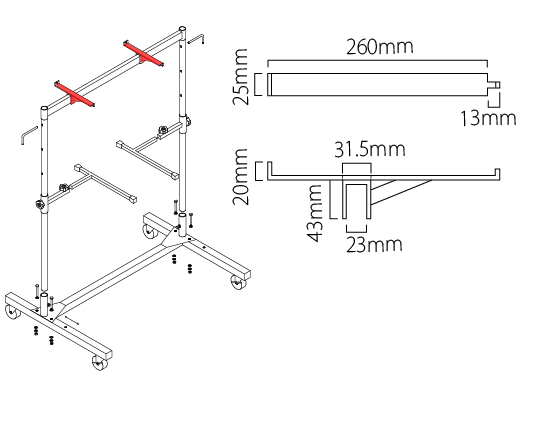

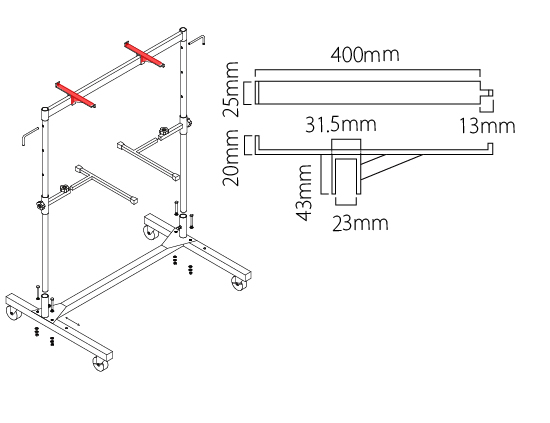

【N型用引掛けブラケット】
商品コード：076004
商品コード：076004

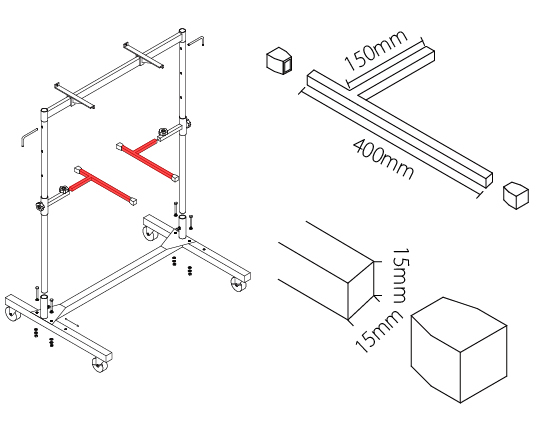

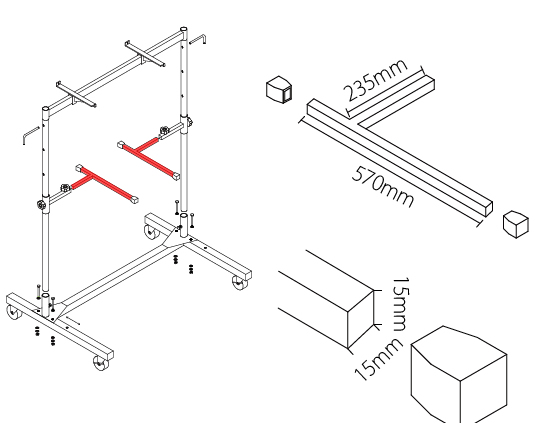

【N型用Ｔアーム】
商品コード：076013
商品コード：076013

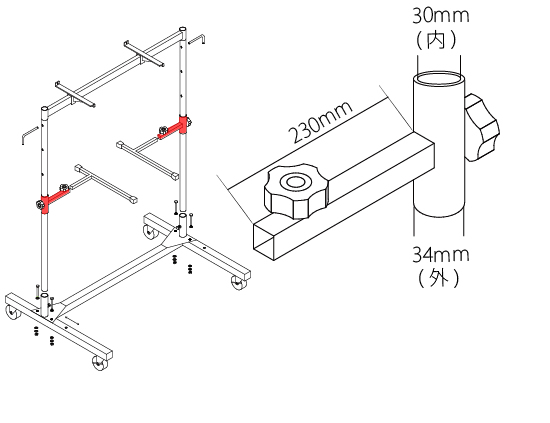

【N型用スライド】
商品コード：076012
商品コード：076012

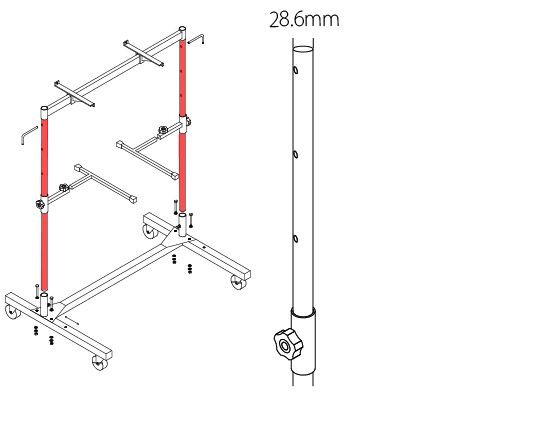

【N型用ポール】
商品コード：076019
商品コード：076019

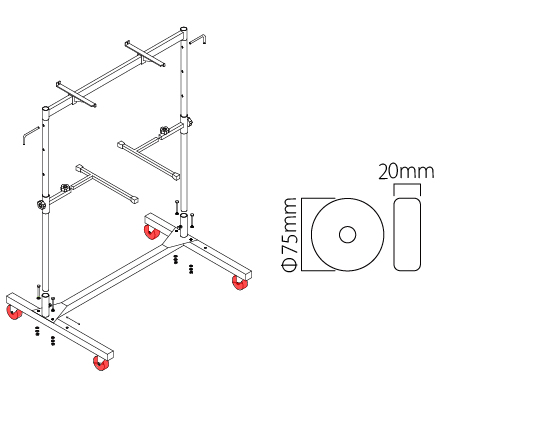

【N型用キャスター】
商品コード：076021(ｽﾄｯﾊﾟｰ付)
商品コード：076022(ｽﾄｯﾊﾟｰ無)
商品コード：076021(ｽﾄｯﾊﾟｰ付)
商品コード：076022(ｽﾄｯﾊﾟｰ無)
- スプレースタンドW型 各部サイズ -
【W型用メインフレーム】
商品コード：076014
商品コード：076014
【W型用引掛けブラケット】
商品コード：076005
商品コード：076005
【W型用Ｔアーム】
商品コード：076018
商品コード：076018
【W型用スライド】
商品コード：076017
商品コード：076017
【W型用ポール】
商品コード：076019
商品コード：076019
【W型用キャスター】
商品コード：076021(ｽﾄｯﾊﾟｰ付)
076022(ｽﾄｯﾊﾟｰ無)
商品コード：076021(ｽﾄｯﾊﾟｰ付)
076022(ｽﾄｯﾊﾟｰ無)
