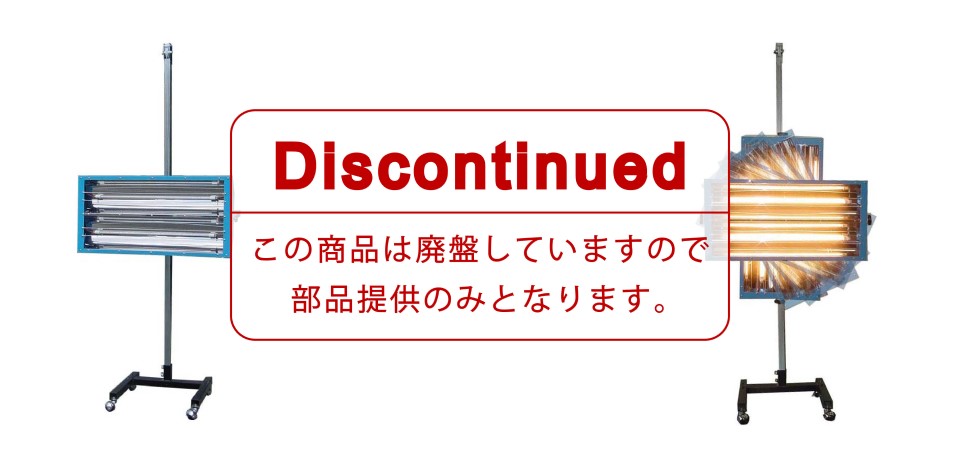

こちらの製品は廃番していますので、部品提供のみになります。
～ 廃番商品 SQR800X ～
(SQR800-XⅡ-1B2H)

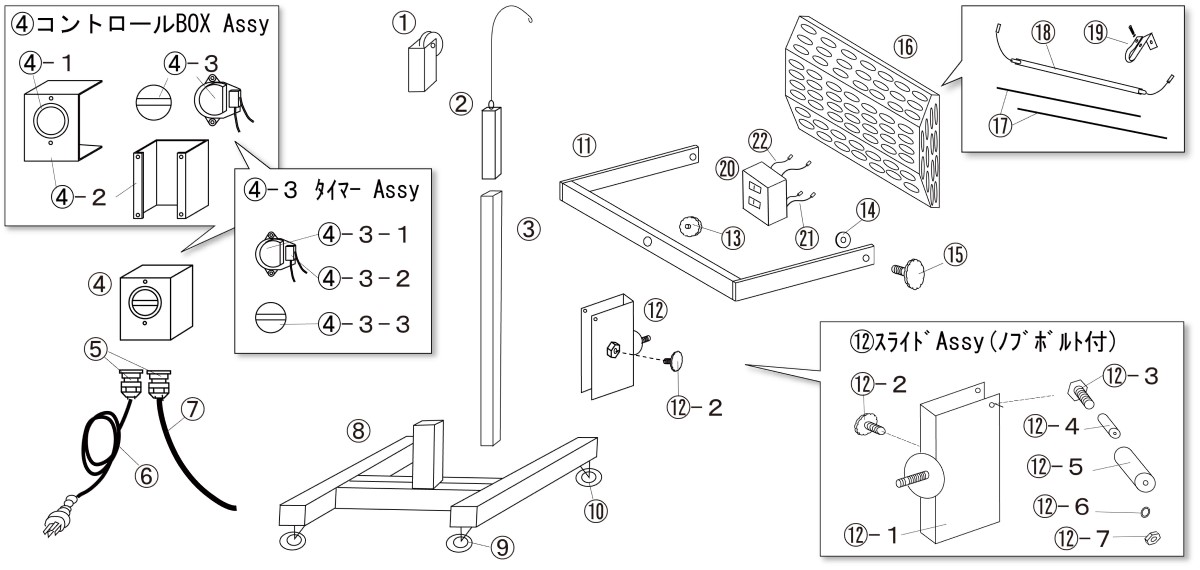

- 分解図 -
| No. | 品名 | 商品コード |
|---|---|---|
| ① | ﾎﾟｰﾙ用ﾛｰﾗｰﾌﾞﾗｹｯﾄ | 076101 |
| ② | ﾊﾞﾗﾝｽｳｴｲﾄ | 076102 |
| ③ | ﾎﾟｰﾙ | 076103 |
| ④ | ｺﾝﾄﾛｰﾙBOX Assy | 076104 |
| ④-1 | ﾀｲﾏｰ銘板 | 0761041 |
| ④-2 | ｺﾝﾄﾛｰﾙBOXｶﾊﾞｰ | 0761042 |
| ④-3 | ﾀｲﾏｰAssy | 0761043 |
| ④-3-1 | ﾀｲﾏｰﾎﾞﾃﾞｰ | 07610431 |
| ④-3-2 | ﾏｲｸﾛｽｲｯﾁ | 07610432 |
| ④-3-3 | ﾀｲﾏｰﾂﾏﾐ | 07610434 |
| ⑤ | ｷｬﾌﾟｺﾝ | 076105 |
| ⑥ | 電源ｺｰﾄﾞ (10mﾌﾟﾗｸﾞ付) |
076106 |
| ⑦ | 中間ｹｰﾌﾞﾙ | 076107 |
| No. | 品名 | 商品コード |
|---|---|---|
| ⑧ | ｷｬｽﾀｰｽﾀﾝﾄﾞAssy | 076108 |
| ⑨ | ﾎﾞｰﾙｷｬｽﾀｰ ｽﾄｯﾊﾟｰ付 | 076109 |
| ⑩ | ﾎﾞｰﾙｷｬｽﾀｰ ｽﾄｯﾊﾟｰ無 | 076110 |
| ⑪ | ｱｰﾑ | 076111 |
| ⑫ | ｽﾗｲﾄﾞAssy(ﾉﾌﾞﾎﾞﾙﾄ付) | 076112 |
| ⑫-1 | ｽﾗｲﾄﾞﾎﾞﾃﾞｰ | 0761121 |
| ⑫-2 | ﾉﾌﾞﾎﾞﾙﾄM10×20(上下固定用) | 0761122 |
| ⑫-3 | ﾎﾞﾙﾄM6×45 | 0761123 |
| ⑫-4 | 鉄ﾊﾟｲﾌﾟ10φ | 0761124 |
| ⑫-5 | 樹脂ﾛｰﾗｰ | 0761125 |
| ⑫-6 | M6ｽﾌﾟﾘﾝｸﾞﾜｯｼｬ | 0761126 |
| ⑫-7 | 袋ﾅｯﾄM6 | 0761127 |
| No. | 品名 | 商品コード |
|---|---|---|
| ⑬ | ﾉﾌﾞﾅｯﾄM10 (ｱｰﾑ固定用) |
076113 |
| ⑭ | ｺﾞﾑﾜｯｼｬ | 076114 |
| ⑮ | ﾉﾌﾞﾎﾞﾙﾄM8×27 (ﾊﾞﾝｸ固定用) |
076115 |
| ⑯ | ﾊﾞﾝｸのみ | 076116 |
| ⑰ | ﾋｰﾀｰｶﾞｰﾄﾞ(2本) | 076117 |
| ⑱ | SQR800ﾋｰﾀｰ球(近赤) | 076118 |
| ⑲ | ﾋｰﾀｰｽﾃｰ | 076119 |
| ⑳ | ﾋｰﾀｰｽｲｯﾁ | 076120 |
| ⑳ | ﾋｰﾀｰｺｰﾄﾞ(長) | 076121 |
| ㉑ | ﾋｰﾀｰｺｰﾄﾞ(短) | 076122 |
