必要な機能はそのままに、コストパフォーマンスを重視したVCシリーズ カーボンヒーターの1200mm幅3灯式タイプ。
～ カーボンヒーター VCシリーズ VC1200-AZK ～
回転するバンクは、縦・横どちらでも設定可能。
水平時のバンク最大高は1800mm。
各バンクに独立ON/OFFスイッチ装備。
- VC1200-AZK スペック -
| 商品名 | VCシリーズ VC1200-AZK |
|---|---|
| 商品コード | 20171 |
| 電力 | 三相200V/5.4kw |
| バンクサイズ | W1200mm × H860mm |
| バンク最大高さ | 1.7m(下向き) |
| コード | 10m(4P30Aプラグ付) |
| タイマー(min) | 60分(アナログ) |
| ヒーター定格 | 200V/1800W × 3本 |
| ヒーター全長 | 1100mm |
| ヒーター発熱長 | 940mm |
【動画説明】
VC1200-AZKの特徴を動画でわかりやすく解説しています。

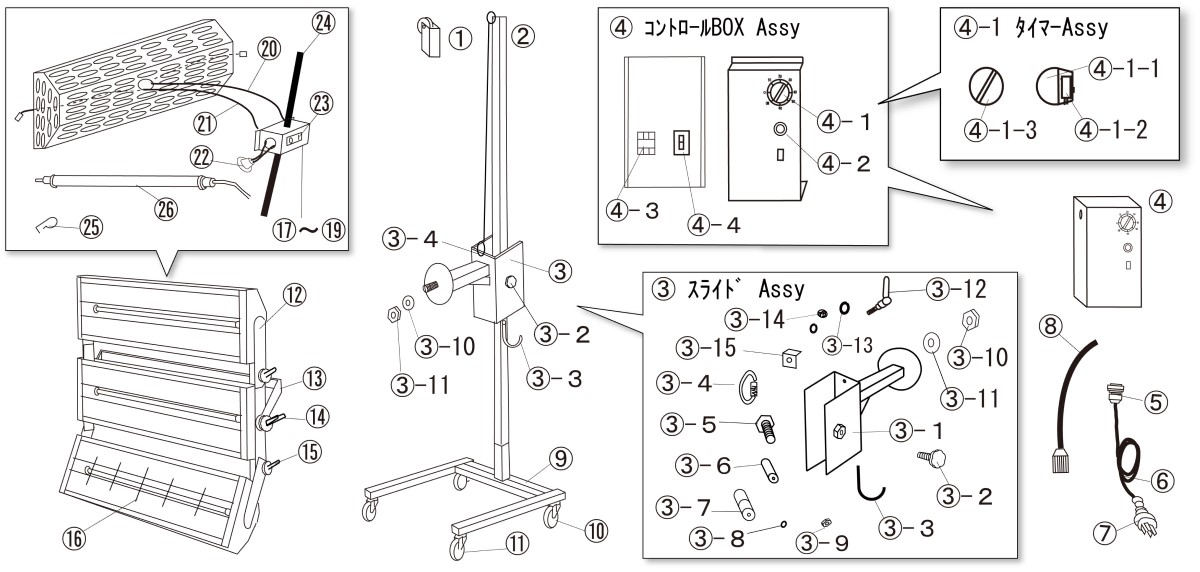

- VC1200-AZK 分解図 -
| No. | 品名 | 商品コード |
|---|---|---|
| ① | ﾎﾟｰﾙ用 (ﾛｰﾗｰﾌﾞﾗｹｯﾄ) |
2017101 |
| ② | ﾊﾞﾗﾝｻｰﾎﾟｰﾙ (ｽﾌﾟﾘﾝｸﾞ内蔵) |
2017102 |
| ③ | ｽﾗｲﾄﾞAssy | 2017103 |
| ③-1 | ｽﾗｲﾄﾞﾎﾞﾃﾞｰ | 2017104 |
| ③-2 | 上下用ﾉﾌﾞﾎﾞﾙﾄ (M10×20) |
2017105 |
| ③-3 | ｺｰﾄﾞﾌｯｸ | 2017106 |
| ③-4 | ﾘﾝｸﾞｷｬｯﾁ | 2017107 |
| ③-5 | ﾎﾞﾙﾄ (M6×65) |
2017108 |
| ③-6 | 鉄ﾊﾟｲﾌﾟ10φ | 2017109 |
| ③-7 | 樹脂ﾛｰﾗｰ | 2017110 |
| ③-8 | M6ｽﾌﾟﾘﾝｸﾞﾜｯｼｬ | 2017111 |
| ③-9 | 袋ﾅｯﾄM6 | 2017112 |
| ③-10 | M16ﾛｯｸﾅｯﾄ | 2017113 |
| ③-11 | M16ﾜｯｼｬ | 2017114 |
| ③-12 | ｸﾗﾝﾌﾟﾎﾞﾙﾄ (M6×20) |
2017115 |
| No. | 品名 | 商品コード |
|---|---|---|
| ③-13 | M6ﾜｯｼｬ | 2017116 |
| ③-14 | M6ﾊﾞﾈﾜｯｼｬ | 2017117 |
| ③-15 | M6ﾅｯﾄﾌﾟﾚｰﾄ | 2017118 |
| ④ | ｺﾝﾄﾛｰﾙBOXAssy | 2017119 |
| ④-1 | ﾀｲﾏｰAssy | 2017120 |
| ④-1-1 | ﾀｲﾏｰﾎﾞﾃﾞｰ | 2017121 |
| ④-1-2 | ﾏｲｸﾛｽｲｯﾁ | 2017122 |
| ④-1-3 | ﾀｲﾏｰﾂﾏﾐ | 2017123 |
| ④-2 | ﾊﾟｲﾛｯﾄﾗﾝﾌﾟ | 2017124 |
| ④-3 | ﾏｸﾞﾈｯﾄｽｲｯﾁ | 2017125 |
| ④-4 | ﾌﾞﾚｰｶｰｽｲｯﾁ | 2017126 |
| ⑤ | ｷｬﾌﾟｺﾝ | 2017127 |
| ⑥ | 電源ｺｰﾄﾞ10m (4P30Aﾌﾟﾗｸﾞ付) |
2017128 |
| ⑦ | 4P30Aﾌﾟﾗｸﾞ | 2017129 |
| ⑧ | ｺﾈｸﾀｰｺｰﾄﾞ | 2017130 |
| ⑨ | ｷｬｽﾀｰｽﾀﾝﾄﾞAssy | 2017131 |
| ⑩ | ｷｬｽﾀｰ75φ×20mm (ｽﾄｯﾊﾟｰ付) |
2017132 |
| No. | 品名 | 商品コード |
|---|---|---|
| ⑪ | ｷｬｽﾀｰ75φ×20mm (ｽﾄｯﾊﾟｰ無) |
2017133 |
| ⑫ | 連結金具 | 2017134 |
| ⑬ | ｱｰﾑ | 2017135 |
| ⑭ | ｸﾗﾝﾌﾟﾎﾞﾙﾄ (M10×40) |
2017136 |
| ⑮ | ｸﾗﾝﾌﾟﾎﾞﾙﾄ (M6×20) |
2017137 |
| ⑯ | ﾋｰﾀｰｶﾞｰﾄﾞ | 2017138 |
| ⑰ | ｽｲｯﾁﾎﾞｯｸｽAssy(A) | 2017139 |
| ⑱ | ｽｲｯﾁﾎﾞｯｸｽAssy(B) | 2017140 |
| ⑲ | ｽｲｯﾁﾎﾞｯｸｽAssy(C) | 2017141 |
| ⑳ | ﾋｰﾀｰｺｰﾄﾞ(長) | 2017142 |
| ㉑ | ﾋｰﾀｰｺｰﾄﾞ(短) | 2017143 |
| ㉒ | ﾒｽｺﾈｸﾀAssy | 2017144 |
| ㉓ | ﾋｰﾀｰｽｲｯﾁ | 2017145 |
| ㉔ | 中間ｺｰﾄﾞ(1本) | 2017146 |
| ㉕ | ﾋｰﾀｰｽﾃｰ | 2017147 |
| ㉖ | VC1200ﾋｰﾀｰ球 (200V) |
2017148 |
